Condensation centrifuge Multisplit
Condensation centrifuge Multisplit
Les ensembles de climatisation sont composés d’une unité dite extérieure (ou groupe de condensation) placée généralement à l’extérieur et d’une unité dite intérieure installée dans le local nécessitant un traitement d’air.
L’ensemble, relié par des liaisons frigorifiques, forme un Monosplit, circuit fermé dans lequel le fluide frigorigène peut effectué le cycle thermodynamique à l’infini : le changement d’état du fluide frigorigène contenu dans le circuit permet de diffuser des calories dans une unité et des frigories dans l’autre unité. Lorsque l’unité intérieure ne diffuse que des frigories, on parle d’installation Froid Seul. Lorsque l’unité intérieure permet la diffusion des frigories et des calories, en cycle inversé, on parle d’installation réversible.
Lorsque plusieurs unités intérieures sont reliées au groupe de condensation, on parle d’un ensemble Multisplit.
Le groupe de condensation traditionnellement utilisé en climatisation, condense le fluide frigorigène, contenu dans son circuit, par circulation de l’air extérieur dans un échangeur.
Pour cela il utilise un ventilateur hélicoïde pour brasser l’air extérieur en le forçant à traverser la batterie d’échange thermique. Après détente, le fluide frigorigène est dirigé vers l’unité intérieure afin d’y diffuser des frigories, permettant l’abaissement en température de l’air ambiant.

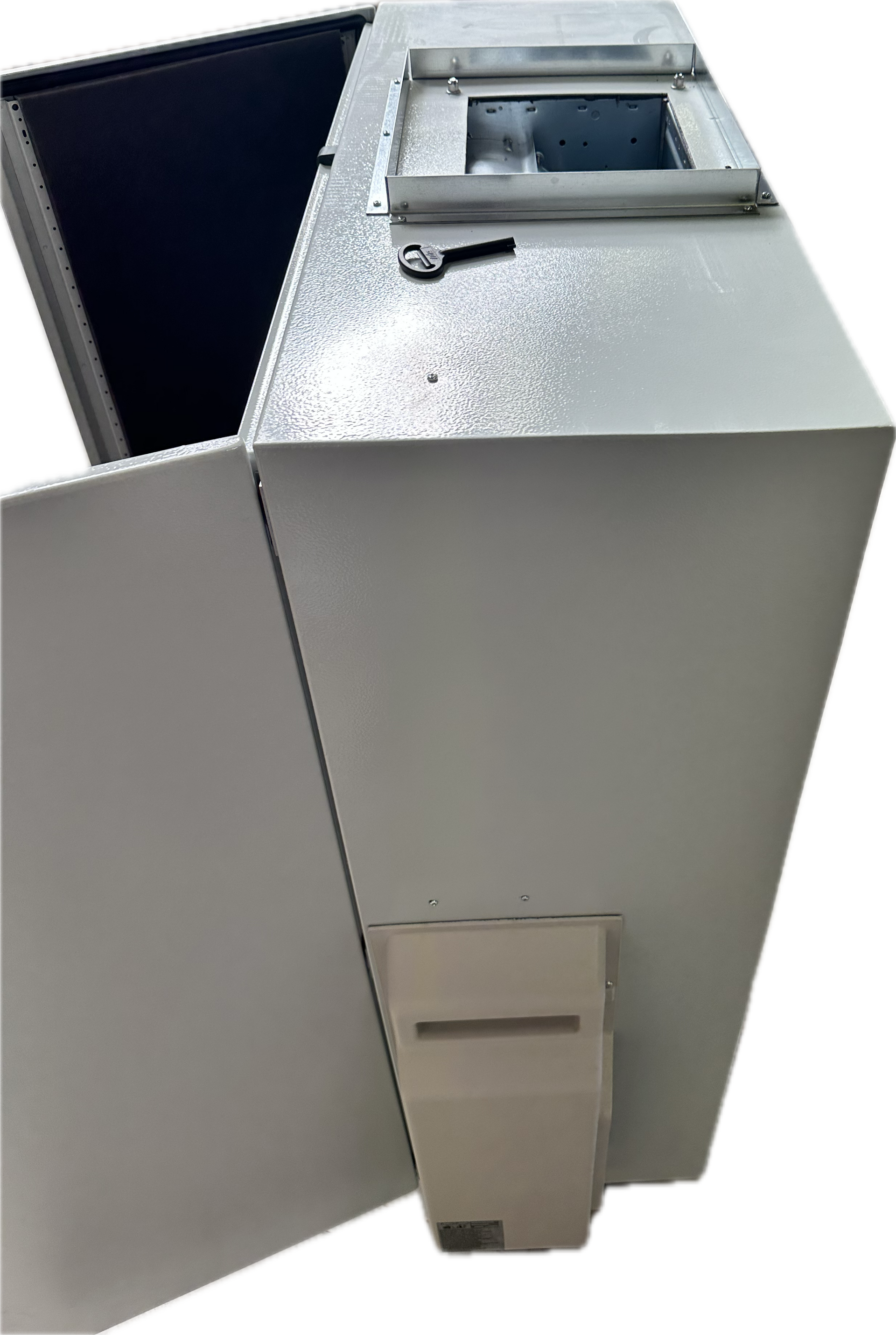

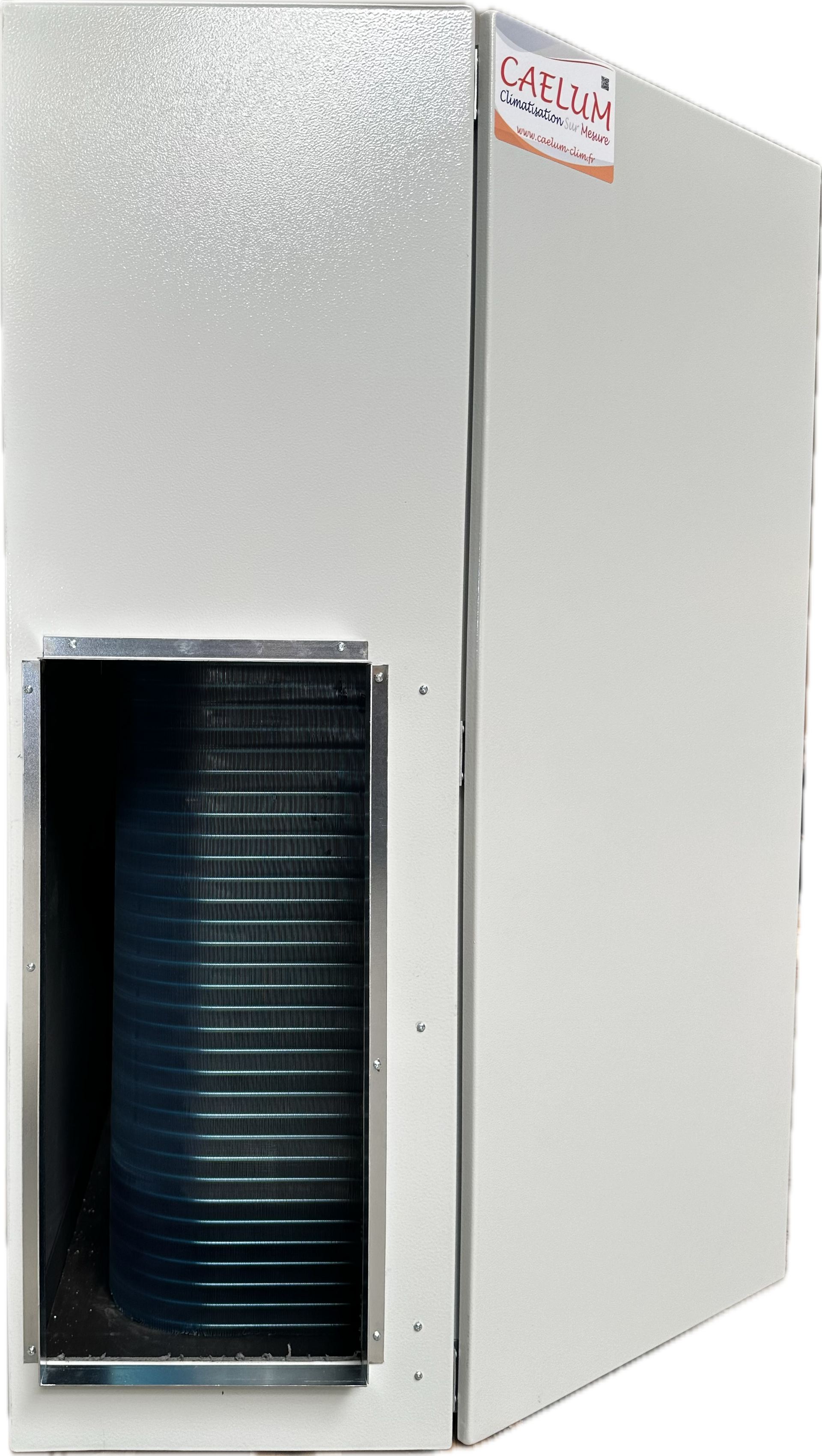

Dans le cas des groupes de condensation à air fabriqués par CAELUM, la condensation du fluide frigorigène se fait par circulation de l’air extérieur dans un échangeur de chaleur, à l’aide d’un ventilateur centrifuge. Ce ventilateur présente une forte pression disponible, autorisant le gainage des entrée et sortie d’air, permettant ainsi de placer le groupe de condensation dans le bâti. Cette solution est particulièrement intéressante losque qu’on ne dispose pas de surface extérieur pour installer un groupe de condensation.
Les groupes de condensation à air Multisplit sont proposés avec utilisation de deux types de fluide frigorigène : le R410A utilisé depuis de nombreuses années ou le R32 fluide de nouvelle génération dit écologique.
Fiche de Présentation :
Référencement des produits :
GCAr 36 LBLA5 = Groupe de Condensation à Air réversible taille 36 de la gamme LBLA à 5 sorties
G = Groupe
C = Condensation
A = Air
r = réversible (ou absence de r = froid seul)
Taille 36 = 10kW (ou Taille 14 – 18 – 24 – 30 – 45…)
Gamme LBLA (ou LAC, LAT…)
L’ensemble, relié par des liaisons frigorifiques, forme un Monosplit, circuit fermé dans lequel le fluide frigorigène peut effectué le cycle thermodynamique à l’infini : le changement d’état du fluide frigorigène contenu dans le circuit permet de diffuser des calories dans une unité et des frigories dans l’autre unité. Lorsque l’unité intérieure ne diffuse que des frigories, on parle d’installation Froid Seul. Lorsque l’unité intérieure permet la diffusion des frigories et des calories, en cycle inversé, on parle d’installation réversible.
Lorsque plusieurs unités intérieures sont reliées au groupe de condensation, on parle d’un ensemble Multisplit.
Le groupe de condensation traditionnellement utilisé en climatisation, condense le fluide frigorigène, contenu dans son circuit, par circulation de l’air extérieur dans un échangeur.
Pour cela il utilise un ventilateur hélicoïde pour brasser l’air extérieur en le forçant à traverser la batterie d’échange thermique. Après détente, le fluide frigorigène est dirigé vers l’unité intérieure afin d’y diffuser des frigories, permettant l’abaissement en température de l’air ambiant.
Dans le cas des groupes de condensation à air fabriqués par CAELUM, la condensation du fluide frigorigène se fait par circulation de l’air extérieur dans un échangeur de chaleur, à l’aide d’un ventilateur centrifuge. Ce ventilateur présente une forte pression disponible, autorisant le gainage des entrée et sortie d’air, permettant ainsi de placer le groupe de condensation dans le bâti. Cette solution est particulièrement intéressante losque qu’on ne dispose pas de surface extérieur pour installer un groupe de condensation.
Les groupes de condensation à air Multisplit sont proposés avec utilisation de deux types de fluide frigorigène : le R410A utilisé depuis de nombreuses années ou le R32 fluide de nouvelle génération dit écologique.
Fiche de Présentation :
Référencement des produits :
GCAr 36 LBLA5 = Groupe de Condensation à Air réversible taille 36 de la gamme LBLA à 5 sorties
G = Groupe
C = Condensation
A = Air
r = réversible (ou absence de r = froid seul)
Taille 36 = 10kW (ou Taille 14 – 18 – 24 – 30 – 45…)
Gamme LBLA (ou LAC, LAT…)
5 = compatible avec 5 unités intérieures
(2, 3, 4, 5 ou 6)
Gamme des produits :
Les groupes de condensation à air Multisplit CAELUM sont compatibles avec les unités intérieures Multisplit FUJITSU ATLANTIC et GENERAL.
Gamme des produits :
Les groupes de condensation à air Multisplit CAELUM sont compatibles avec les unités intérieures Multisplit FUJITSU ATLANTIC et GENERAL.
Présentation de la Gamme Multisplit à condensation à air centrifuge
R410A
La gamme évolue de la taille 14 (4 kW) à la taille 45 (12,5 kW) avec de 2 à 6 sorties selon les modèles.
Tableau référencement produits : Gamme Multisplit R410A
Tableau de données techniques :
Froid seul ou Réversible : Données Techniques Multisplit GCAr 14-45 R410A
R32
La gamme évolue de la taille 14 (4 kW) à la taille 36 (5 kW) avec 2 à 5 sorties selon les modèles.
Tableau référencement produits : Gamme Multisplit R32
Tableau de données techniques :
La gamme évolue de la taille 14 (4 kW) à la taille 45 (12,5 kW) avec de 2 à 6 sorties selon les modèles.
Tableau référencement produits : Gamme Multisplit R410A
Tableau de données techniques :
Froid seul ou Réversible : Données Techniques Multisplit GCAr 14-45 R410A
R32
La gamme évolue de la taille 14 (4 kW) à la taille 36 (5 kW) avec 2 à 5 sorties selon les modèles.
Tableau référencement produits : Gamme Multisplit R32
Tableau de données techniques :
Froid seul : Données Techniques Multisplit GCA 14-36 R32
Réversible : Données Techniques Multisplit GCAr 14-36 R32
